你知道静电危险吗？在冬天因静电头发竖起来，人被静电后，电流穿过全身不舒服。电子产品不但易受人体静电影响，而且要面对雷电，电压浪涌的伤害。
比如充电器、开关转换、负载变更的内部浪涌伤害。因此电子产品安装芯片ESD静电防护器件太有必要。
随着手机，液晶电视，手表等市场爆发，电子产品在日常使用或在充电拔插中容易受静电的损害，ESD防护已成为电子产品的基本需求。

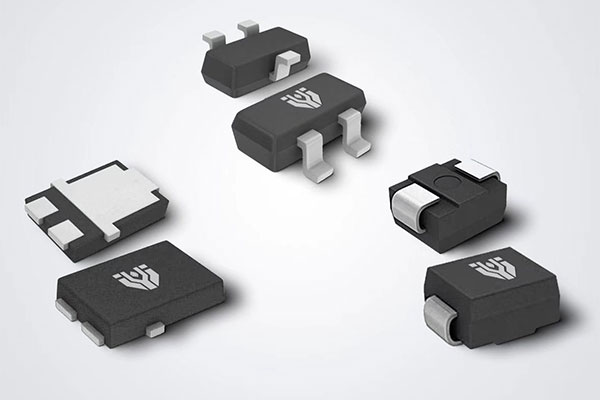

01 ESD二极管参数小知识
• VRWM：反向截止电压、处于该电压下ESD处于截止状态，此时ESD的漏电流很小，越小越好。
• VBR：击穿电压，一般在规定的电流下测量，通常在大小为1mA的 电流下测量。
• IR：反向漏电流，即在ESD器件两端施加VRWM电压下测得ESD的漏电流。
• IPP：峰值脉冲电流，根据线路上最大浪涌电流选择 IPP 型号。同时钳位电压 不要大于被保护芯片耐受的最大峰值电压。
• VC：钳位电压，在给定大小的IPP下测得ESD两端的电压。钳位电压小，说明电压起伏点小。
• C J：电容，ESD电容与ESD的芯片面积、工作电压有关系。电容低，传输速度更快
02 怎样选用ESD防护器件?
1）ESD用于充电接口，屏幕，按键，通信接口等静电防护，比如高速数据线USB2.0/USB3.0、HDMI接口。ESD静电保护器的电容小，通信质量好，传输更快；
2）ESD防护器件的击穿电压应大于线路最高工作电压或者信号电平的最大电压值；
3）ESD有单向和双向之分，根据工作的信号进行选择，单极性信号选择单向的 ESD或双向的ESD， 双极性的信号选择双向的ESD；
4）低容值ESD,对于高速信号传输线快，ESD防护器件电容要低，如USB2.0需要用小于3pF，USB3.0需要用小于0.3pF， LAN需要用小于3pF的ESD保护元器件；
5）选择封装小的ESD，节省PCB面板的体积，便于工程师设计。比如深圳晶扬电子推出0402超小封装；
6）ESD钳位电压要低，免受噪声干扰。ESD静电二极管选型，建议在专业的电子工程师指导下选择；

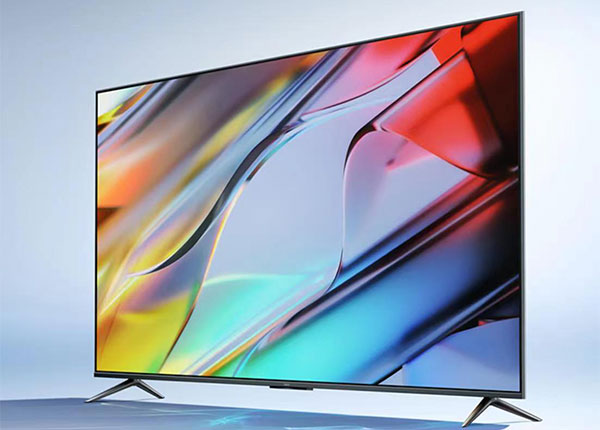

比如液晶电视通信接口ESD防护，选用有晶扬电子TS0514PL，TT0511TB，TS3314PL，TT0511TE他们都是低容值，低电压，传输速度快。
03 深圳晶扬电子ESD厂家
深圳市晶扬电子有限公司成立于2006年，国家高新技术企业，并荣获深圳专精特新“小巨人”称号。从事16年IC设计、生产、销售及系统集成的半导体元器件，并拥有近百项有效知识产权。
产品有ESD、TVS、MOS管、二三极管、电源管理芯片，LDO系列、LED等产品。
应用于:电脑/笔记本、机顶盒、液晶电视、网络通信、手机、平板、智能穿戴、安防监控、家电、工控、新能源汽车、车载等。
晶扬电子合作客户有创维，长虹，大华，康佳，联想，中兴，杰微等。
